Roland CM-500 LA/GS 音源器 拆解 美白 介紹





之前我美白了跟著自己大概有 20 年了的 Roland CM-32L,最近則是從日本網站標回一台 Roland CM-500,兩相對比之下就知道有著差不多歲數的 CM-500 是有多黃了。

Roland CM-500 的相關年代售價歷史資料

從這裡的資料顯示,Roland CM-500 是 1991 年以日幣 115000 元上市。與 CM-500 相關的幾台音源器也一併整理在此好了。

1987:MT-32 日幣69000元,美金695元
1989:CM-64 日幣129000元
1991:SC-55 日幣69000元 / CM-500 日幣115000元

美白發黃的 Roland CM-500 過程 retrobright

Roland CM-500

當年這種塑膠有著放久發黃的缺點,實在是蠻惱人的,除非能夠終日不見天日不然變黃是遲早的事情。

Roland CM-500

Roland CM-500

把 CM-500 的外殼拆下,過程與 CM-32L 沒啥不同,然後把塑膠外殼浸泡在雙氧水 (H2O2) 裡面並且用紫外線燈管照射個幾天,就會有很明顯的美白還原效果了。

紫外線 UV-C 照射雙氧水 H2O2

我用的是 UV-C 燈管,本身據說是有殺菌效果,但眼睛應該避免長時間直視,當然看一下是沒有什麼關係,但為了安全起見,我後來還有用錫箔紙覆蓋遮光,一方面是考量家裡有養貓,我怕貓咪不懂事常去看紫外線燈管,要是變成瞎眼貓那就真的是傻眼貓咪了。

紫外線 UV-C 照射雙氧水 H2O2

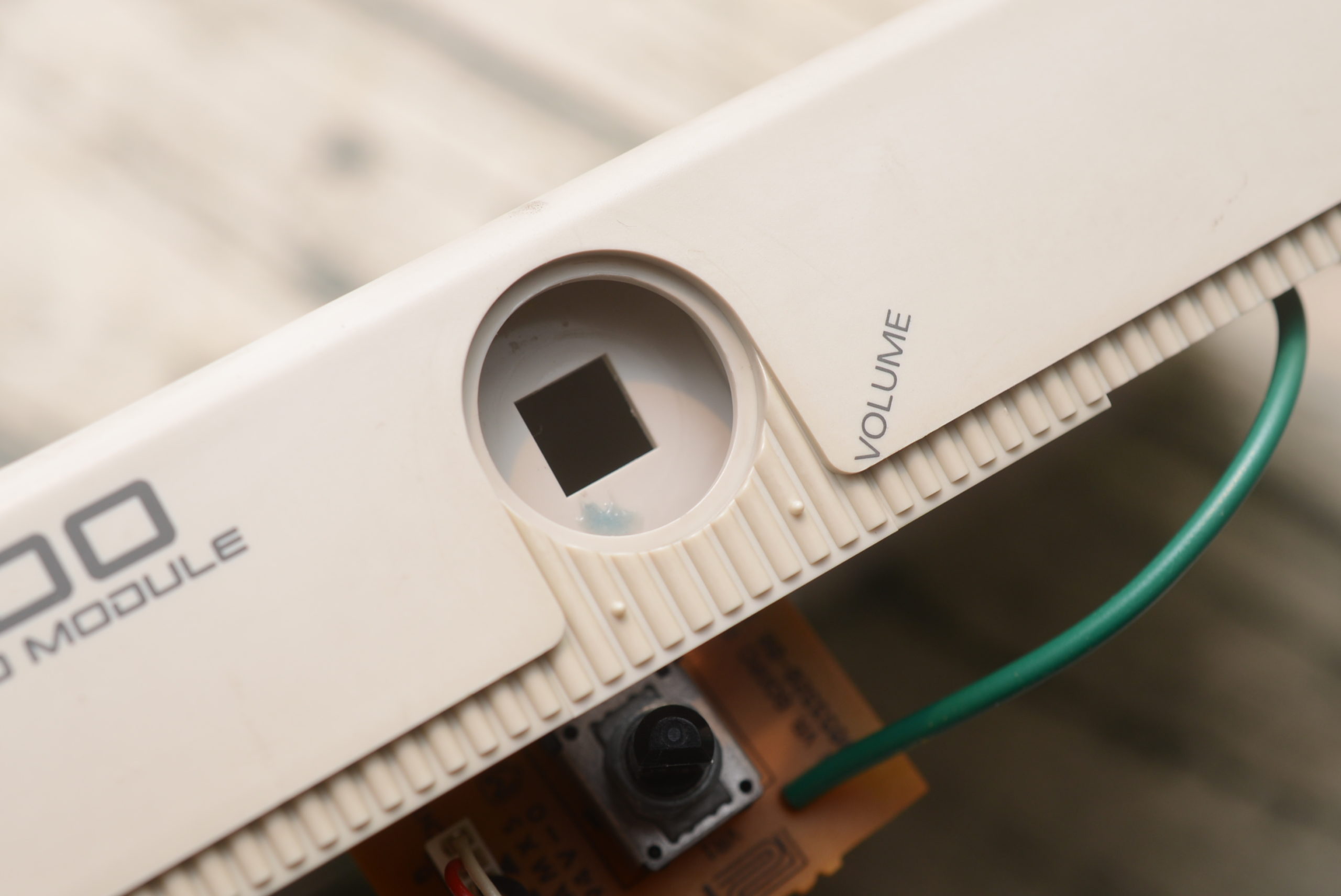

美白還原的程度可以從音量旋鈕這裡看出來。外殼發黃,但內裡因為終日不見天日所以 20 幾年來大概一直維持在剛出廠時的白色。

Roland CM-500

而美白以後外殼看起來已經與內裡顏色十分近似了,這還原度令人相當滿意啊!

Roland CM-500

最後組合回來發現下層竟然更白哈哈哈,看來還是要學國外的作法,找一個透明的容器,讓紫外線燈管不是只有從上方照射,也要能夠從旁邊直接照射外殼的垂直面,這樣才能把側面給美白的更徹底,改天有力氣再去五金雜貨行找看看了,這次就先美白到這裡吧。

Roland CM-500

Roland CM-500

Buyee.jp 代購回來

可能有人好奇我用多少錢買回這台 CM-500,那我們就岔題一下,先來看一個本文完成時正在競標的一台 Roland CM-32L 吧:

buyee.jp

可以看到這台發黃的 Roland CM-32L 已經超過一萬一千元台幣了。那我是用多少錢標下內藏 CM-32L 的 CM-500 呢?以下是我的真實交易畫面:

buyee.jp

我是在 buyee.jp 網站用 22500 日幣殺出重圍搶下來的,我是有點不懂為什麼 CM-500 反而比 CM-32L 便宜?要知道 CM-500 是 LA / GS 雙模組音源器,也就是內建 CM-32L + CM-300,不論是當年的售價還是現在的價格,都應該要比 CM-32L 更高才是啊?

手續費加上國際運費,就當我是差不多八千台幣買到這台 Roland CM-500 吧!

Roland CM-500 的燈號與 CM-32L 不一樣

從日本網站標回來後當然是馬上接電送訊號看看機器是否正常,這才發現在 CM-32L 是綠色 MIDI MESSAGE 燈號的位置,CM-500 是黃色的 AUDIO 燈號,表示的是現在的音量強弱。

Roland CM-500

我想這是因為內部其實是兩台音源器的合體獸,如果是顯示 MIDI MESSAGE 那還需要考慮將兩台音源器這方面的訊號指示給併聯,應該是會增加額外的功夫,不如改顯示 AUDIO,把兩台音源器混音後的聲音做成一個簡單的顯示可能還比較簡單且低成本些吧!

Roland CM-500

Roland CM-500 CM-32L

Roland CM-500 CM-32L

Roland CM-500 的四種工作模式

回到主題,Roland CM-500 最特別之處就是機背有個旋鈕可以切換四種模式,必須關機後旋轉按鈕再打開電源才會生效,也就是說在通電的狀態下旋轉此處並不會造成音源器工作模式的改變。

Roland CM-500

雖然背板上已經有描述 A B C D 四種模式的意義,但不知道你會不會有和我一樣的疑問,譬如 A 模式說是兩台加在一起用?Mode C 和 Mode D 有什麼不同?為此我去找來了 Roland CM-500 的手冊 PDF 檔,然後將有介紹這四種模式的兩個段落合併一起,相信這樣就很清楚了:

Mode A CM-300 + CM-32L

Both the GS and LA sound sources will respond to performance data from a keyboard or sequencer (over Part 2 through 10). Therefore, when you use one of these devices, you will get a doubling of the sound. So in Mode A, if you want to use a keyboard or sequencer, you have to first send a Exclusive message to turn off one of the sound sources, and turn on the other.

For example, the Exclusive message to turn the GS sound source on and LA off for Part 5 is

F0 41 10 42 12 40 14 02 10 1A F7
F0 41 10 16 12 10 00 11 10 4F F7

Roland CM-500 Mode A

(LA & GS 兩種音源同時發聲,就像是把 CM-300 與 CM-32L 用 MIDI through 串在一起並且將聲音透過混音器混合後一起輸出)

Mode B CM-64 Simulation

For use with song data written for the CM-32L or CM-64.The GS sound source will emulate a CM-64 PCM sound module.

Roland CM-500 Mode B

(CH10 之前(含)是 LA 音源,CH11 之後是模擬的 CM-64 PCM 音源,忽略 CH11 以後也會發聲的話,Mode B 可以當 Roland MT-32/CM-32L 來使用,因為 CH2-10 都是 LA 音源,這也是 MT-32/CM-32L 所需要的。)

Mode C CM-300

For use with GS Format song data.This setting can also be used when the CM-500 is connected to a keyboard.

Roland CM-500 Mode C

純 GS 模式,CM-500 上方有貼紙有註明此事,其實拿來當 GM 音源使用也沒問題就像是 Roland SC-55 一樣)

Mode D

For use when playing the CM-500 with a keyboard.

Roland CM-500 Mode D

(CH10 以前(含)是 GS 模式,CH11 之後是 LA 音源)

By the term “GS sound source”, we mean the one that responds only to the GS Format. An LA sound source is one like the MT-32 or CM-32L that follows the LA format in carrying out its sound source functions.

Roland CM-500 硬體性能

介紹到這裡我們要來釐清這幾台機器了。

CM-32L = MT32 + PCM 特殊音效(槍聲、鳥叫、汽車、雷射等)
CM-32P = PCM 音源,可以插入音色卡擴充音色
CM-64 = CM-32L + CM-32P
CM-300 = GS 音源,General MIDI 規格的前身
CM-500 = CM-32L + 模擬 CM-32P(不能插入音色卡) + CM-300

CM-500 的手冊中清楚的寫到有最大 56 個同時發聲數,這包括了 LA 音源的 32 個發聲數和 GS 音源的 24 個發聲數,GS 音源有 317 種音色,談到這個 317 種音色,包括了 Roland CM-300 / SC-55 / SC-155 / SCC-1A / 這些機種也都是完全相同的性能

Roland CM-500 是 1991 年上市,維基百科指出嚴格來說這一台不是 GM 相容機種,因為 CM-500 接收到 GM RESET 訊號時會用 GS RESET 來對應,我是覺得這樣也真的是蠻嚴格的,其實 CM-500 拿來播放 GM 規格的音樂當然是沒有什麼問題的。下面段落影片中的 CM-500 就與我這台不同,因為他的右上角有 General MIDI 標誌,推測他的那一台應該比我這一台晚期些。

Roland CM-500 的 LA 音源有顫音較快速的問題

CM-500 有一個在 MT-32/CM-32L LA 音源上的小問題,就是 顫音/抖音/Vibrato 速度比較快的現象,關於這點可以參考國外大神 PhilsComputerLab 這段影片的 2:38:58 處(已跳好秒數):

我倒是發現 PhilsComputerLab 的這台 CM-500 在右上角是標示著 GS/General MIDI 標誌,但是我這一台只有 GS 標誌。

Roland CM-500 拆解

打開後發現與 CM-32L 類似,上下都有金屬板作為屏蔽與保護之用,結構也很類似。

Roland CM-500

Roland CM-500

Roland CM-500

Roland CM-500

Roland CM-500

但這裡怎麼有根綠色的電線接出來?

Roland CM-500

Roland CM-500

Roland CM-500

有一塊子板從主板上延伸出來。

Roland CM-500

Roland CM-500

上面寫著 GS BOARD,應該就是 CM-300 的部分吧!

Roland CM-500

Roland CM-500

這塊子板是雙層零件,我當然就不繼續拆了,拍個照片知道還有零件就好,畢竟要是拆壞了可就得不償失。

Roland CM-500

Roland CM-500

Roland CM-500

Roland CM-500

Roland CM-500

Roland CM-500

Roland CM-500

Roland CM-500

Roland CM-500
