2020 年即將上市的 ISA 介面音效卡 Orpheus





在這個 nVidia 都要推出 RTX 3080 顯示卡、PCI-e 都要走向 4.0 的 2020 年,有熱情又有愛的一群人(PCMIDI)即將推出一張 ISA 介面的音效卡。是的,你沒有看錯,是 ISA 介面,你現在還買不到 ISA 介面的全新主機板哩!但真的有人要這麼做了!這張音效卡叫做 Orpheus。

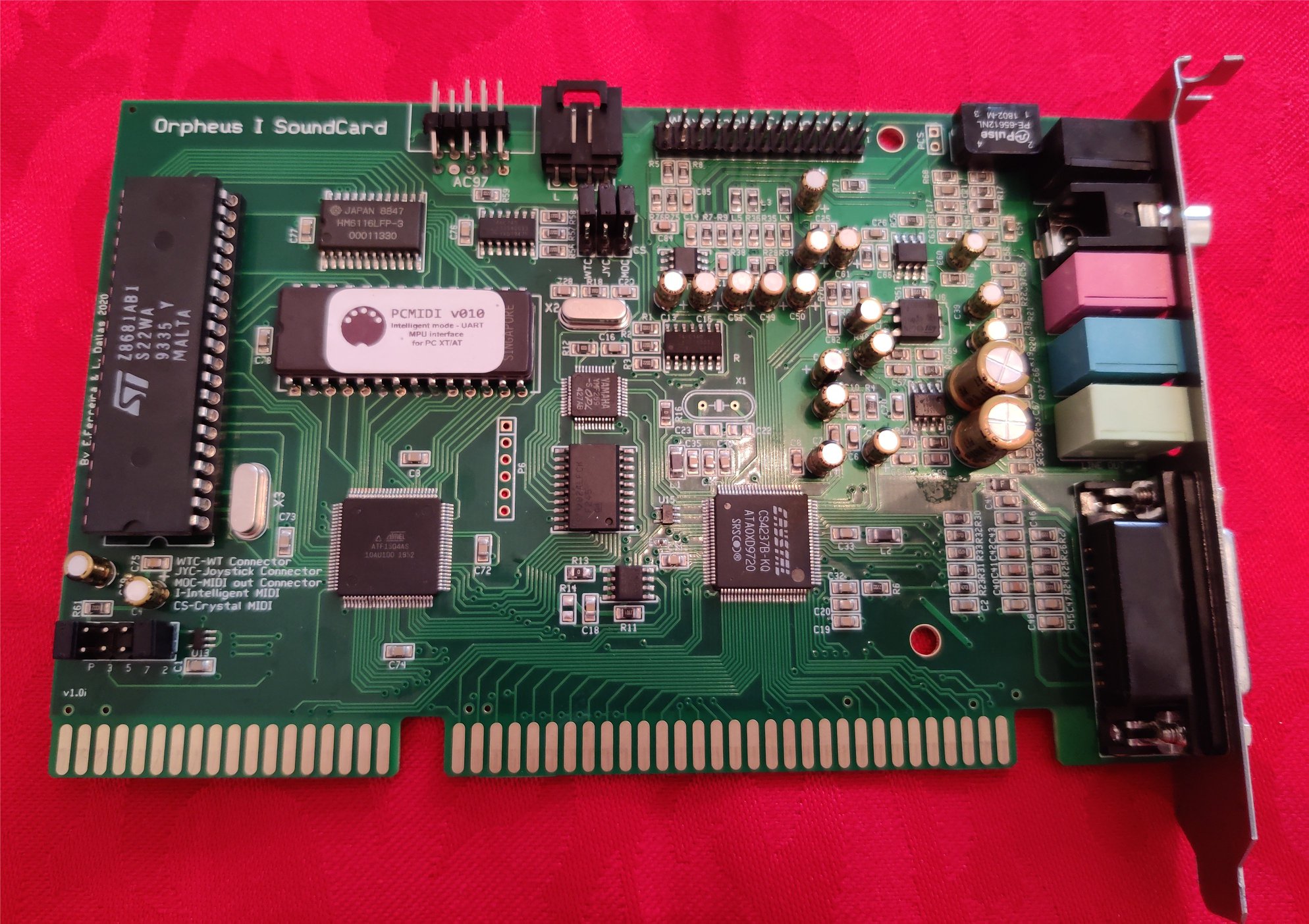

Orpheus 音效卡

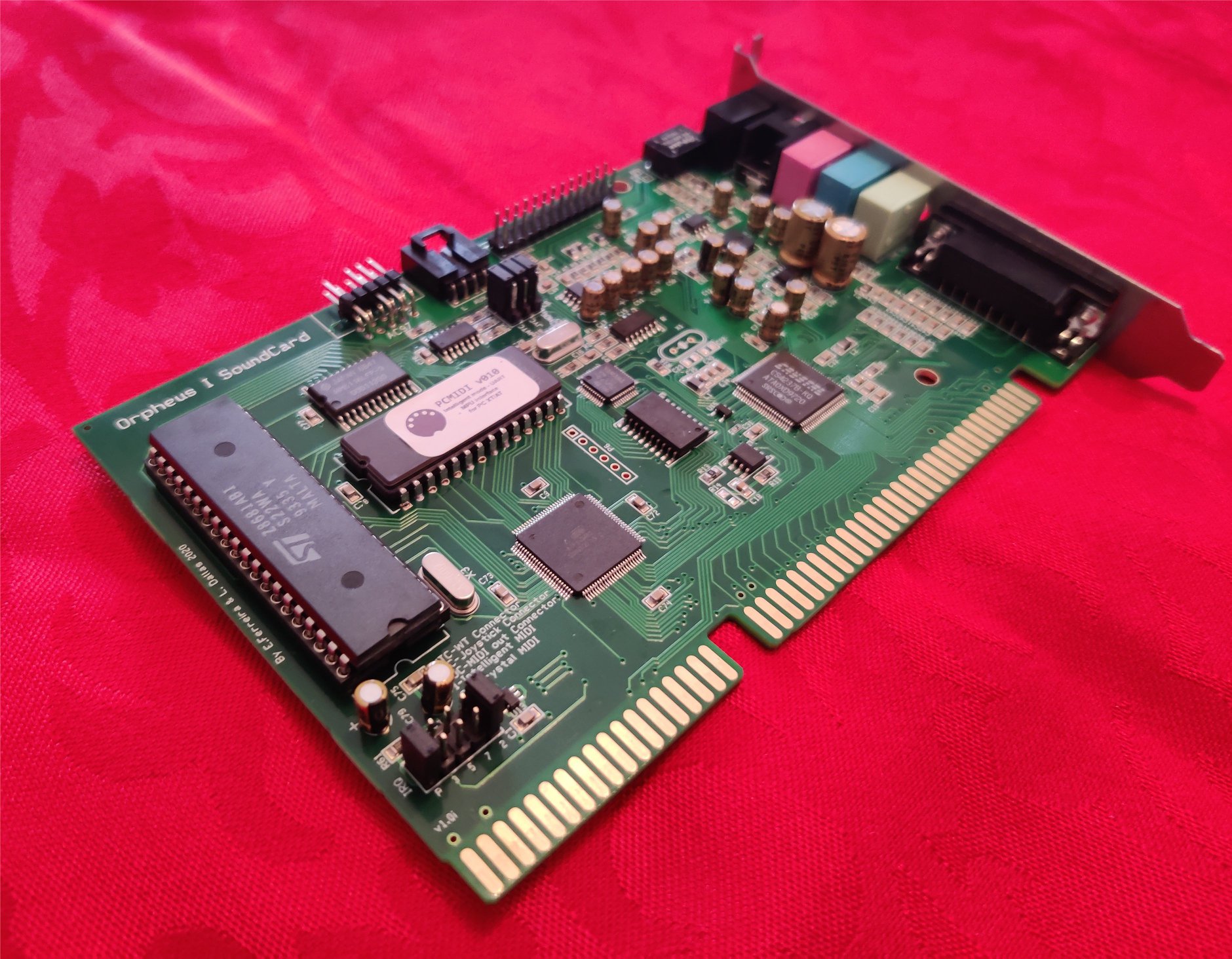

Orpheus 音效卡

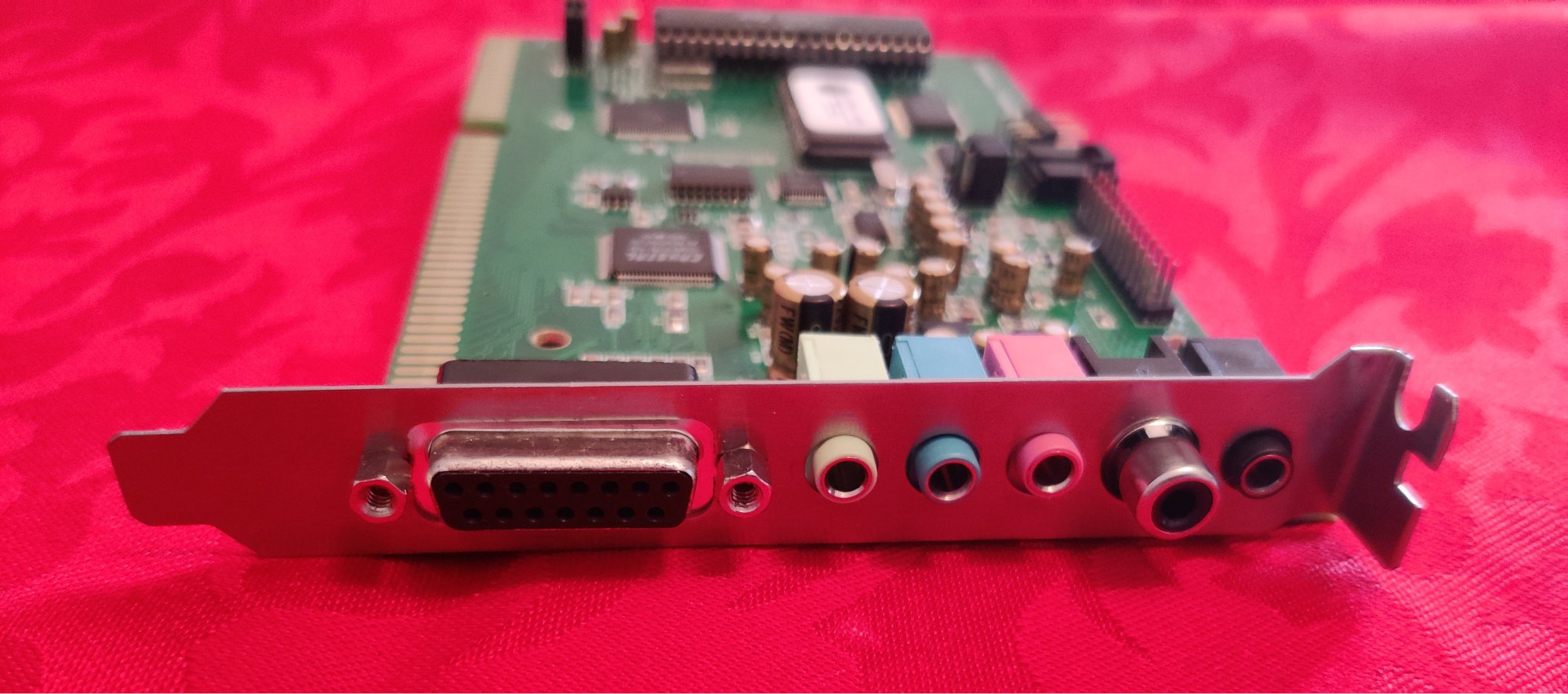

Orpheus 音效卡

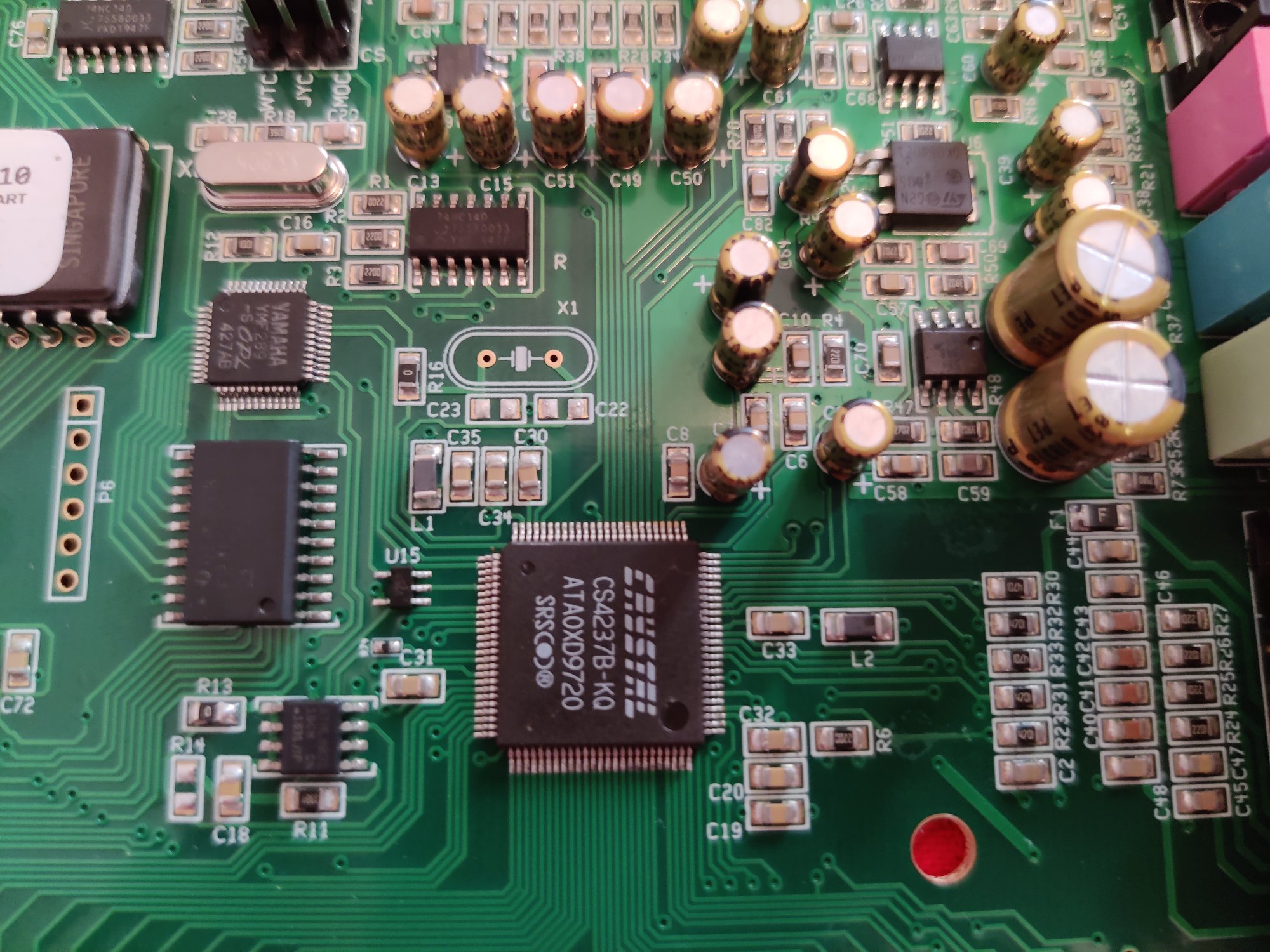

Orpheus 音效卡

根據這邊這邊公布的規格,這張 Orpheus 音效卡有以下的特性和功能:

  • 基於 Crystal CS4237B 晶片的音效卡(我查了一下該晶片大約是 1997 年的產品),提供 Sound Blaster / Sound Blaster Pro / WSS (一種在 Windows 3.1 時代由微軟推出的音效卡規格Windows Sound System) 的相容性,但看來應該是不相容 Sound Blatser 16。
  • 獨立的 YAMAHA YMF289B OPL3 晶片提供 FM 音源。我印象 OPL3 是 YMF262,所以上網查了一下 YMF289B 是什麼,原來是 YMF262 的低耗電版,當年有些 SB16 也有使用。
  • 44.100hz 16bit S/PDIF 同軸數位輸出,可以涵蓋所有音效卡上的內部與來自外部的聲音。
  • 4-layer PCB design with attention to analog output part and usage of audio-grade capacitors
  • 2 種 MPU-401 選擇: 一個是使用 CS-4237 上的 UART 相容模式介面,一個是使用 PCMIDI 所研發的 MPU-401 intelligent mode。訂購該音效卡時需要指明使用哪一種 MPU-401,可以預見的是如果只需要內建的 CS-4237 上的 MPU-401 介面,那麼整張音效卡會比較便宜,但是就不能玩美少女夢工廠啦!根據他們的說明,可以事後升級到 PCMIDI 的 Intelligent 模式,只是不知道要多少錢。關於 PCMIDI 他們應該是逆向工程研發出來的 MPU-401 intelligent 模式到底效果如何,我正在等待 PCMIDI 從希臘寄一張測試卡給我(不是這張 Orpheus 音效卡,是獨立的 MPU-401 相容卡),當然我是有古早電腦可以做測試的,目前還卡在希臘機場沒出來,等我消息囉!
  • 搖桿介面 Gameport, Line IN, Line OUT, MIC and Coax S/PDIF ports
  • 音源子卡介面與 AC’97 headers(我實在是想不起來 AC97 接頭是做什麼用的…)
  • 搖桿介面具備轉換成 MIDI 介面的能力,可以透過 PCMIDI 他們家出的簡易轉換板 DB15MIDI 來提供標準 MIDI IN/OUT。
  • 透過 UniSound(UniSound 是一個誕生於 2020 年的 ISA PnP 音效卡驅動程式)來提供完整的 DOS 支援,隨時可以切換 S/PDIF on/off 與 OPL3/CrystalFM(我的理解是 Crystal 音效晶片內建模擬的 YAMAHA FM 音源,但 Orpheus 音效卡提供真正的 OPL3 音效晶片,讓玩家可以在兩種 FM 音源隨時切換)

現在要玩古早遊戲,可以在 Windows 10 的環境下運行 DOSBOX 或者 ScummVM,簡單方便又有幾乎完美的模擬效果,堅持使用古早電腦硬體則是另外一種懷舊的浪漫,而在 2020 年還能去買下全新的 ISA 介面音效卡,我想需要的是更多的愛吧!

若這張卡的相容性很好的話,我想他確實節省了電腦內的一個 ISA 插槽。過去為了最好的 DOS 遊戲相容性,一張 Sound Blaster Pro 以上的音效卡加上 Roland 的原廠 MIDI 介面卡(不管是 MPU-401 / MPU-IPC-T / SCC-1 / RAP-10 / LAPC-I)就是需要消耗兩個 ISA,但 Orpheus 提供了前所未有的 MPU-401 相容性,這對於當年買不起、買不到 Roland MPU 介面卡,而現在想要用古早硬體來一圓當年未完成的夢的人來說,Orpheus 確實提供了一個不錯的方案。

而且 Orpheus 音效卡有提供 WaveBlaster 音源子卡接頭,這也是相當方便的啊!

話說 PCMIDI 是一個很有趣的網頁,刻意的使用 20 年前的網頁風格、不使用 https 加密傳輸技術,並且注意圖片 JPG 的壓縮格式,好讓 Windows 98 那個時代的瀏覽器可以正常觀看,是不是很有心!
