陞技 ABIT AU10 音效卡測試報告
2000/10/20刊出
本頁瀏覽次數:


在『陞技 ABIT AU10 音效卡簡介』一文中,我們已經稍微介紹過這一張音效卡以及其配件,不過還是刊出同樣的圖片,比較方便解說。

根據陞技的說明,這一張 AU10 音效卡已經送過杜比實驗室通過 Dolby 認證,當然內附的 WinDVD 播放軟體也是早就通過杜比認證了。這等於是給消費者一個品質的保障,陞技謹慎的作法值得讚賞。

我們先談一談這個遙控器。這一個遙控器比起 InterVideo WinDVD2000 在市售版中的遙控器,體積要來得大,其實也是比較好操作的,InterVideo 的畢竟是小了點,也比較薄些,操作起來不是那麼順手,而陞技準備的這個遙控器就順手多了。陞技這一個遙控器必須與原本的鍵盤串接,但是沒有提供『連發』功能,按住不放也不會重複送出訊號。採用 USB 接收器的 InterVideo 遙控器,就有做到『連發』的功能。這在影片中透過 WinDVD 選擇章節時,有『連發』的會比較好用,沒有『連發』的就要上上下下左右左右BA..... 嗯..... 總之要按很多下,比較累人。

(上一段末尾必須要任天堂的老玩家才知道我在講什麼)

不過話說回來,在電腦上操作 DVD 的選單畫面,其實我覺得滑鼠才是最方便的。家用 DVD Player 機種要透過方向鍵遙控實在是太累了點。

AU10 音效卡採用 WM9704 作為 Master CODEC 晶片。關於此晶片的特性已經在簡介一文中提及,不再贅述。

AU10 音效卡採用 STAC9721 作為 Slave CODEC 晶片,負責中央與超低音輸出。

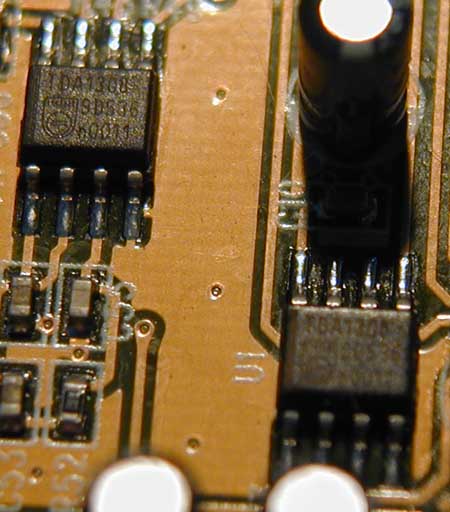

AU10 音效卡上有兩個 PHILIPS TDA1308 晶片。根據從 PHILIPS 網頁下載的資料得知,這兩個小小的八腳 IC,是耳機放大器。從卡上的線路我們可以發現只有前置與後置輸出有經過此放大器,但是中央與超低音並沒有再搭配一顆 TDA1308。對此,我請教了對電路有研究的網友 JamesT,瞭解到了以下的事情:

這類八腳的 OP 放大器(Operational Amplifier 的縮寫),透過旁邊電阻的安排,可以讓音量不放大,但是在需要的時候提供比原本更大的電流,來供應驅動低組抗的配備。是故我們認為,陞技 AU10 音效卡應該是採用這樣的設計,並沒有放大音量,但預備了更大的電流,所以並不會造成四個環繞聲道比中央聲道與超低音大聲的情況。

也因為有這個放大器的設計,所以主聲道接上我家中會挑音效卡的喇叭,並沒有產生低頻消失的情況。過去,我們認為 YMF724 音效卡會讓某些喇叭產生低頻不足的現象,原因應該就與此有關。這些會挑音效卡的喇叭,是屬於輸入低組抗的,是故音效卡一接上這種喇叭,在低頻方面無法供應足夠的電流,所以喇叭擴大出來的聲音,就缺低頻了。而那些不會挑音效卡的喇叭,應該是輸入組抗較高,所以不需要大電流,而製作成本低廉的 YMF724 音效卡,就可以提供足夠的電力讓喇叭擴大,所以並沒有產生低頻消失的問題。

回到 AU10 音效卡上,也因為有這個 OP 放大器的安排,所以陞技 AU10 音效卡在使用耳機上的表現也是相當良好,不會有吃力的現象發生。另外值得一提的是,我回頭比對瑞麗春之頌 Pro,發現春之頌 Pro 也採用了兩個 TDA1308 的耳機驅動器。

我們再看看音效卡的圖片,各位可以交叉比對本站其他音效卡的照片,有沒有發現 AU10 有點奇怪的地方?答案是在他的類比線路上。請注意 AU10 音效卡的類比線路部分,除了 CODEC 腳位附近實在太窄外,其他的類比線路都是比較粗的。這代表在講究品質的類比線路上,AU10 的設計是提供更大的面積來讓電阻降低,使得電流能夠更順利通過。這樣的用心實在是非常難得。各位有興趣的話不妨檢視一些畫質評價比較好的顯示卡(例如 Matrox、Canopus、已故的 Diamond 等等),是不是有些顯示卡在最後的 15pin D-SUB 端子附近,線路要比較粗一點?

由於這些線路的設計,所以 AU10 音效卡的確提供了相當不錯的音質,與春之頌 Pro 相比可說是不分軒至,伯仲之間。

AU10 音效卡也預備了數位輸出入功能。我厚著臉皮要求陞技將開發中的光纖子卡也借來,與 AU10 音效卡接起來就是下面這樣:

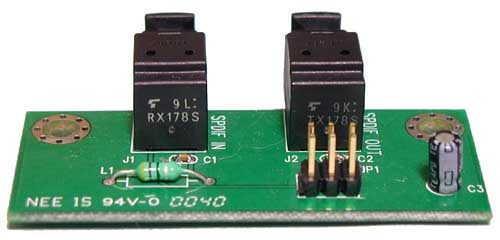

這一個光纖子卡,構造非常的簡單,如下圖:

當然這還是工程樣品,正式上市時絕對少不了檔板(bracket)。

光纖數位輸出這個部分很正常,不論是 AC3 還是 dts 數位訊號都可以順利輸出。一般情況下這個數位輸出只會送出音效晶片自己產生的聲音,包括 WAVE/MP3/FM 音源等,對於類比輸入的訊號則無法透過數位端子輸出。這在『瑞麗和氏璧 DS2 測試報告』中已經提過了,在此就再覆述一次。

而數位輸入的部分,這是目前所有 FM801-AU 音效卡的痛,我向陞技以及瑞麗確認過,截至目前為止,FM801-AU 的數位輸入仍然有問題,尚未確定解決辦法為何。所以這一個光纖輸入雖然經測試有作用,但其實與在『瑞麗和氏璧 DS2 測試報告』中的情況是完全一樣,等於是不能用的。

整體來說,雖然陞技 AU10 的功能與其他採用 Fortemedia FM801-AU 音效晶片的音效卡一樣,但是他在輸出品質上做的努力,以及搭配遙控器的設計來看,是一款整體完成度相當高的音效卡,搭配自家的喇叭系統,所構成的『陞技多媒體影音系統』,的確是市場上令其他廠商提心吊膽的殺手級產品。
