丸統 Xwave Elite YMF754 音效卡介紹

---

本頁瀏覽次數：

其實我們之前就已經介紹過 Xwave Elite 音效卡了。這一次為什麼要重新介紹呢？因為上回用的是 YMF744 音效晶片，這一次用的是 YMF754 了，而且晶片的樣子還是比較少見的正方型呢！

事實上由於這兩次的 Xwave Elite，除了音效卡的晶片不同外，其他部分，從包裝盒到內附的軟體，全部都一模一樣，這一次只有多一樣，就是丸統的音效卡廣告型錄一本，這個就不用特別介紹並且提供圖片了吧？所以本篇只是就卡上的零件做一簡單的介紹，其他部分請回頭參考『丸統 Xwave Elite 音效卡介紹』一文。

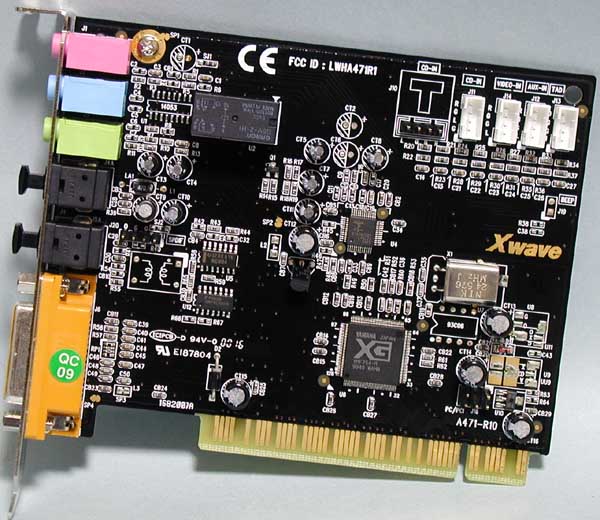

這一張 Xwave Elite 的市售價格大約在一千六左右。

採用 YMF754-R 晶片。這個晶片雖然與我們過去見到的 YMF744/754 晶片不同，但是功能與腳位數目都完全一樣（128 腳）。根據 YMF754 的 data sheet 資料來看，這兩種 YMF754 晶片在外觀上的差異除了形狀不同外，針腳間的距離也不同。長方形的 YMF754-V，針腳距離為 0.5mm，正方形的 YMF754-R，針腳距離為 0.4mm，所以雖然同樣是 128 腳，YMF754-R 的晶片週長要比 YMF754-V 來的短些。佔用的面積當然也就小了點。

一如過去，這一張 Xwave Elite 還是採用 SigmaTel STAC9708 做為 CODEC 晶片。

在光纖輸出入端的旁邊仍然預留了標示著 SPDIF 的四個接腳，分別是一組 SPDIF IN 與一組 SPDIF OUT。SPDIF IN 可以拿來接上具備 SPDIF OUT 的光碟機，而 SPDIF OUT 腳位則可以讓使用者自己 DIY 一個 RCA 頭作為同軸數位輸出。
