羅技聲魅 Xtrusio DSR-100 使用報告
2001/05/03刊出
本頁瀏覽次數：
這一個重低音的擺設方式就是單體朝上，通常第一眼看到此喇叭的人，都會誤以為這是一個垃圾桶。不過，的確就是這樣擺設，造型也就是這樣，如果您橫過來置放，那麼重低音就會在地上滾來滾去了。
根據羅技在網頁上所表示：「羅技領先全球首次引進 Xtrusio 高強度鋁合金音箱設計。相較於一般市面常見的木質音箱，材質更堅硬更能避免強力低音單體在劇烈運動中的共振。因此 Xtrusio 鋁合金重低音能輸出最難控制的豐沛重低音。同時高雅橢圓造型的鋁合金音箱一改毫無美感的傳統四方形喇叭造型。獨特直立式重低音設計，最小佔地面積方便擺放。」我們可以得知這一款重低音箱是採用鋁合金，實際用手一拿就可以知道份量不輕，不過這時候拿重低音箱，是包含了變壓器以及擴大機線路的重量。稍後我們拆開這組喇叭才發現這外殼的重量真的是十分驚人。
在重低音的底部有兩個旋鈕，如上圖。說穿了其實就是高音與低音的調整，不過顯然名稱的設定上，有向 Creative 靠攏的意味。真正靠攏 Creative 的還在下面呢！
上圖是重低音上的連接端子。Analog 輸入有兩組是理所當然的，因為這是四聲道的喇叭，可是旁邊藍色的 Digital 插孔，可就來頭不小。請看下圖 DSR-100 內附的線材：
請先看左邊這一條，注意到了嗎？上面有三節黑色圈圈。而右邊那一條，其實就是 Digital DIN 轉三節四段的耳機座。這兩條線材，可以說是羅技完全靠攏 Creative SB Live! 系列的作法。擁有 SB Live! 娛樂版的人，可以直接使用左邊那條線材，將 SB Live! 的 Digital Out 與 DSR-100 的 Digital 接起來，這樣就完成喇叭與音效卡的連接了，不需要再使用類比線路去接。換句話說，這是與 Creative FPS2000D 在功能上相同的四聲道喇叭。
購買第一代 SB Live! 的人，或是有 Live!DriveII、Optical I/O 2 套件的人，均會有 Digital DIN 接頭，就可以先用上述右邊的線材，將 Digital DIN 轉成耳機座，再用左邊的線材，將轉換出來的耳機座，與 DSR-100 對接即可完成。對於 SB Live! 系列的使用者來說，只要你有數位輸出的套件或音效卡本身就有數位輸出，那麼想要與 DSR-100 連接出四聲道，就是這麼簡單，不用再拉兩條訊號線，也不用擔心類比傳輸過程的訊號衰減了。不過在此我們要提醒的是，數位傳輸不是品質的保證，數位傳輸過來後，還需要 DA 線路，如果 DA 線路做得差，那麼有數位傳輸也是浪費罷了。
如果你的音效卡是具備一般常見的同軸 SPDIF OUT，則先利用上面這一條 DSR-100 內附的線材，來轉換成耳機座，再用剛才那一條三節四段的線材就可以連到 DSR-100 上。不過需注意的是，一般音效卡的 SPDIF OUT 均是前方聲道而已，不像 SB Live! 能夠針對前後聲道各提供一組 SPDIF 訊號，所以如果您是用這個方法來連接 DSR-100 與您的音效卡，則後置聲道部分，您還是需要以類比訊號線來連接。
上圖是 DSR-100 的線控器。除了可以調整音量外，還可以調整前後的音量比例。使用 DSR-100 時，除了重低音箱上的電源開關要打開外，此線控器上還有一個電源開關亦要打開才行。除此之外，此線控器提供了耳機插座，供使用者在有需要時直接插上耳機，非常方便。
上圖是 DSR-100 的衛星喇叭。四個衛星喇叭的外觀都一樣，只有線材的長度以及接頭的顏色不同。
下圖是正面近照。
注意到上圖奇怪的地方了嗎？就是喇叭的振膜上，明顯有四條電線依附其上的痕跡。我們把重低音箱的底部螺絲卸下，將底座與重低音箱分離，發現果然有四條電線連向低音單體。
一個單體使用了四條電線，正負極共兩組，是很稀少的設計。稍後我們瞭解擴大機線路後才知道這個單體的用意，請先繼續往下看。
上圖是從喇叭內部觀看。值得一提的是，這樣分離後的產物，喇叭外殼 + 單體，還是比底座含擴大機線路，要重得多，可見這組喇叭在外殼上所下的功夫的確是非常用心與堅持。質地良好的外殼，誠如羅技在網頁上所述，可以給予聲音更穩定的特性。

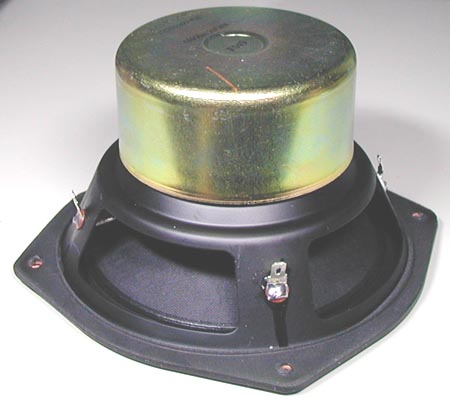

上圖是低音單體的近照。
上圖是低音單體另外一個角度的近照。
接下來我們看一看底座含擴大機線路的部分吧！請看下圖：
上圖的左上方有一片銀色的散熱片。銀色散熱片下方連接著兩個 PHILIPS TDA8510J 擴大晶體，請看下圖：
由於整個擴大機線路的架構已經很緊密的黏勞，我不敢再拆，所以只好從零件的縫隙中來拍照。圖中只拍了一個 TDA8510J，其實旁邊還有一個。根據從 PHILIPS 取得的資料，TDA8510J 本身可以說是一個三聲道的擴大晶體，其中包含兩組 13W 的單聲道，以及一組橋接的 26W 單聲道。羅技標示 DSR-100 的衛星喇叭為每聲道 12W，比 TDA8510J 其中的單聲道規格少 1W，並沒有在規格上灌水。
整個電路翻來覆去，已經找不到其他的擴大晶體了。因此我們猜測 TDA8510J 剩下的那一組橋接的 26W 電路，正是拿來推動低音單體。我們以前置聲道的訊號來說，先是經過低頻分音線路，將左右聲道低頻濾出後混音，送進 TDA8510J 的橋接 26W 電路後放大；後置聲道也一樣，只是送進另外一個 TDA8510J。接著就是我們方才提到的這個擁有兩組訊號輸入的低音單體了，透過這種單體，剛好可以吃下前後聲道的低頻訊號，而達到前後置的低頻均能從重低音箱傳出的效果。
也就是說，從電路的觀點上來看，這一組喇叭是 4.2 聲道，只是這兩個 .1 的重低音聲道，共用了一個低音單體，所以表面上看起來，仍然是 4.1 聲道的喇叭。

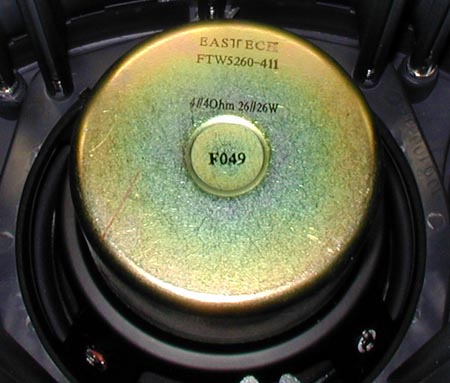

而探討羅技所標示的低音聲道規格是 52W，這也正好就是兩組 26W 的總和，我們還可以看一下喇叭單體上的標示：
單體上清楚的標示，這是雙聲道 4Ω，26W 的單體。
羅技 DSR-100 因為使用了兩個 TDA8510J，所以嚴格來說，應該是最大能夠消耗 104W，但是也許是為了產品型號的漂亮，抑或是真的沒有把四個衛星喇叭聲道的 13W 發揮出來，而只發揮到 12W，所以形成總和是 100W 的結果吧！
上圖是從背部去看擴大線路，可以發現完全被衛星喇叭的擴大機線路散熱片給擋住了。
上圖是另外一個角度來觀看擴大機線路。上層黃色電路板的部分是交換式電源變壓器線路，下面一層綠色的電路板則是擴大機線路。在此要再次強調，由於擴大機已經牢固的固定起來，實在無法拆卸，所以我們無法得知電路板下方的數位線路。強行拆卸會造成密封處的毀損（以上這些照片不難發現多處都有熱融膠痕跡），這對於重低音箱是嚴重的破壞，因此我們真的不能再拆了。
至於衛星喇叭，左看右看都沒有破綻..... 應該說無法拆卸，所以就不拆了。
