網友 Andy Shieh 改造 Panasonic RP-HT60 耳機
2001/08/15刊出
本頁瀏覽次數：
這一篇是由網友 Andy Shieh 所撰寫，以下是全文。
前言
寫完了如何修改音效卡，一時手癢，加上有朋友熱情贊助，所以這次就不改音效卡，來改玩玩耳機。
因為我沒有數位相機所以有些圖用原廠的，有些則是手繪的請忍耐一下。
外觀
首先先來看看今天的男主角 Panasonic RP-HT60，是一款頭戴式的耳機：
這是原廠網頁的圖(我的耳機也是長這樣)
看起來是不是很普通啊？根據原廠標示的規格，包括：
阻抗：20Ω
響應頻率：15～22,000Hz
音壓：98db/mW
最大入力：40mW
訊號線長度：1.1m
實際改裝
看看 20Ω 而已，不會很難推，頻率從15～22,000Hz夠我們一般使用了，整體上來說算是一隻蠻平價又蠻好用的耳機(日本建議售價約2200日幣，臺灣約賣500元左右)。
因為原廠接頭被某人給"粗暴使用"所以弄斷了，所以就積極尋找解決方案。
方案一：使用台製耳機線，一條15元接頭都已經焊好了，只要用焊槍把原來耳機的左右聲道上的線焊下然後換焊新線即可。
方案二：自己來弄，就可以用好一點的料。成本分析：
接頭：一個目前最好的鍍金耳機接頭約15-20元，一般規格是三點五的三節式接頭，也有單音的接頭兩節式的，千萬不要買成2.5的舊型或5.5的特大型接頭。
線材：我是使用一般的4心隔離線一米大約十來塊(後來改用5心的一米大約二十塊)，隔離網一米約10元左右(推薦使用，但是不用也沒差到那去，主是套在線材外防干擾)。
後來我決定兩種方案都用。
在動手前先來看看動工分析圖：輸出-->耳機接頭-->線材-->單體-->耳朵
先不管輸出的訊源，我們可以改善的就是：耳機接頭-->線材-->單體 的這一部份。
(自己動工的好處就是可以不管成本用心打造出屬於自己的聆賞環境)

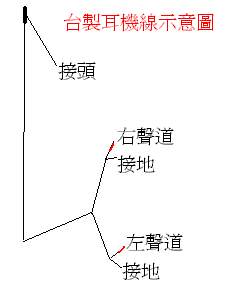

所以先使用方案一。打開剛買回來的台製耳機接頭，先用電表量一下線路，接頭末端會呈現Ｙ型分岔（共有四條線一端兩條），所以會出現以下的結果：
耳機接頭第一節是Left，耳機接頭第二節是Right，耳機接頭第三節是GND(共用接地）。兩端中一端會和耳機接頭第一節相通，這就是”左聲道”，而另一端會和耳機接頭第二節相通，這就是”右聲道”。另外兩組線頭是第三節接地線就不用理它。
打開耳機外殼的方法：
首先先把耳機外罩的海綿拿下來，然後你會看到有一顆螺絲，用力的給它轉下來就是了，而其它的耳機如果沒有螺絲的，就用力的給它在週圍的接縫處用力的一扳，就開了（有些耳機用膠（台製較多）或卡榫（日制較多））。打開後會看到：
前面的一端（片）連著單體還有耳機線一起從殼中拿出來，白色是殼，黑色是單體，單體上會有一個紅筆點，或紅色標示，焊上線，另一端就是接地。記得別用太多焊錫不然不僅不美觀而且會有"焊錫的聲音"(我是不知道何謂"焊錫的聲音"，不過焊太多真的不太好就是了)。另一端也如法泡製，改完後鎖回螺絲，套回海綿即可完成修改。
如果您對自己的寄術沒信心或是耳機構造較不同者，可以使用電表量完一端線路後再焊接耳機線路相同腳位也行，完全不用擔心接正接反，只是比較麻煩一點，要一邊量一邊焊。
改完後當然要試聽了。設備：
AFEER 10X DVD
SB Live! DE (OLD VERSION)
使用數位線(2P)連接
OS為WIN 98 SE
先放一首I dont want to miss the thing來聽，再放一下 LORD OF DANCE、臥虎藏龍原聲帶......馬友友的大提琴............
OH! 聲音沒啥改變！！唯一變的是好像比較大聲，然後聲音有些空洞一點(就一點點而已)。
接著弄台電腦把CD開成一直放RUN 3天，嗯......還是沒變.....
收穫：臺製的線比較好推一點，實用價值不高。
開玩笑怎麼可能到此為止(事實上是又被弄壞了....過程我不想說，但是，原廠松下的接頭真的比較"堅固"，台製的一扯就斷了，某人是如此告訴我的)，所以方案二就要上場了。
四心隔離線+鍍金耳機接頭+加一條隔離網
使用四心隔離線是防干擾；鍍金接頭則是藉著抗氧化的作用，來避免接觸端上產生氧化物，進而影響訊號的傳輸；隔離網是防止線路於末端一分為二時聲音線路受到乾擾。接下來就是完全看單體和訊源的表現了。
由於是四心，所以我使用左右各一心，兩條接地共接，顏色沒差，但是最好使用紅-R，白-L，其他接地。還有線千萬別買到或自行"對絞"註一(有人為求美觀及方便會把訊號和接地互相環繞，這樣是不行的)
如果像我使用兩條五心的線也行(用兩條分為3/2對焊，三接正‧二接負)，只是你真的須要一台耳機擴大器才行。
先把線焊好，然後按照先前的步驟，換好線，記得在最後線要換上耳機前要先套上隔離網，不然焊好了要再拆是很慘的。
上電試聽.......OH OH OH OH 這! 真的是我的耳機嘛！！高低音層次分明，高音上的去，低音夠沉，表現的完全不像一支一般機。像 SB Live! 的雷聲真的有夠有力，而 LORD OF DANCE(ＤＶＤ)可以聽到其中舞鞋括到地板的聲音，真是有夠爽的。
再放一次 I dont want to miss the thing 來聽、臥虎藏龍原聲帶......馬友友的大提琴、CoCo Lee "娜"些日子......... 真是給它爽到最高點，Aerosmith 的聲音真是富有感情，馬友友的大提琴低音更是讓人感動到說不出話來，而全部不過花我不到多少錢，C/P比真是夠高的。
我另外還有改好的兩隻不同型號的耳機，一隻送給苦主當謝禮(他說早該讓我改了)，另一隻借給我學長去打CS後就一去不回了(嗚.....我的耳機)。
所以強烈健議手邊有空閒耳機的人可以試試。再一次強調"空閒耳機"(改壞了別找我)。
後記
我後來又用了兩條5心的線材去玩，使用一般台製擴大器(可調分頻點)來推我的"鐘樓怪人耳機"，外型是有一點小"醜"不過聲音真的是讓我爽翻了，效果真的是好到最高點，不果戴久了頭有點昏而且線材真的有點重，可是這樣就不是在玩耳機了，是在玩音響。
純分享，純聊天，版權所有，轉載可以，請註明作者以及是由DearHoney 數位音樂工作室轉載
如有發言不當或內容有問題者，請來信到 shieh529@ms3.hinet.net
Andy Shieh 2001/08/11
附註
註一：對絞當兩條線互相纏繞時稱為對絞，所以網路中的cat3及cat5分別是一英吋中對絞3-5次，而不對絞的線適合傳送聲音。
cat1是影像
cat3是數據資料
cat5也是數據資料
所以你一但對絞下去”可能”會影響聲音傳遞
註二：隔離網是隔離聲音傳輸中有可能受到的干擾所用的網狀管，一公尺從10-數百元不等。
註三：建議可以像我一樣去買一個全罩式耳機的海綿套來黏在原來的耳機上，這樣對外界噪音的隔離較好。
