Altec Lansing ACS56 使用報告
2001/03/09刊出
本頁瀏覽次數：
首先我們來看看這一款喇叭的官方規格：
重低音類似 ATP3 以及 ACS33、ACS54 的設計，低音單體是朝下輻射。上圖是將重低音箱翻過來的照片。
上圖是在重低音箱上的接駁端子特寫。我們可以發現不同的插座有標示不同的顏色。這是為了幫助使用者辨認線材之用，請看下圖：
除了含控制功能的前右喇叭外，其他三個衛星喇叭，接頭本身就有顏色，使用者只要核對顏色就可以安裝，非常的方便。
ACS56 的電源開關是在前右喇叭的背後，如上圖。這是一個電子式的切換開關，不是機械式的，所以沒有按下/彈起的差別。這樣的設計雖然很方便，亦很有質感，但是會造成製造成本的上升。
上圖是前右喇叭的特寫。
前右喇叭本身的旋鈕亦是無段式設計，可以任意的左右轉，一旁的指示燈會按照實際程度來顯示不同的燈數，操作起來的感覺很特別。例如，先按下 treble，就表示要調整高音，選轉右邊的旋鈕，指示燈就會根據程度來決定燈號數。
而 Mode 按鍵則是用來切換兩聲道輸入與四聲道輸入模式。兩聲道輸入模式，會將前置聲道的聲音複製到後方一起輸出。
接下來，我們來看看內部的用料吧！拆開底部，我們可以看到 6.5 吋的低音單體。
把電源線以及訊號線拔掉，就可以很方便的拿下底盤，進一步就可以將擴大機部分整個拿出來，如下圖：
上圖是內部擴大機的樣子。
重低音單體是以上圖的 TDA7294 功率放大晶體來負責。這一個 TDA7294 根據 ST 網頁所提供的資料來看，當單體的組抗是 4Ω 至 8Ω，以 40V 的電壓去推動時，可以達到 100W 左右的輸出功率，但是隨著電壓的降低，則輸出瓦數也會降低。從 Altec Lansing 的官方資料表示重低音輸出達 35W 看來，大概給定的電壓是 16-20V 左右。由於電源變壓器在重低音箱內，再拆解恐怕會有所損壞，所以無法得知變壓器的規格；我也沒有把低音單體拆下來觀看上面標示的組抗，總之以這一顆 TDA7294 來說，只要給定足夠的電壓與電流，那麼到達 100W 的輸出功率是沒有問題的，只是顯然 Altec Lansing 在設計上當然是沒有提供這麼大的電壓與電流，所以標示為 35W 的輸出功率。
ACS56 使用兩個 ST 的 TDA7265。TDA7265 是一個雙 25W 的功率晶體，等於有理論值總共最大 100W 的衛星喇叭輸出功率。而 Altec Lansing 是說四聲道總共 35W，看來應該是採用較低的電壓來驅動 TDA7265，使得總瓦數大幅度下降。

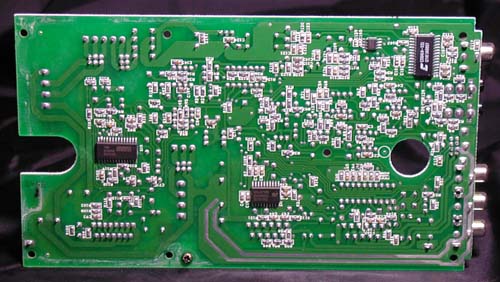

令人驚訝的是，這張電路板不是只有正面才有零件，反面也有！正面以類比電路為主，而反面就是以數位電路為主了，如上圖。
反面有一個 TDA7433D 的聲音處理器。根據 ST 網頁所取得的資料，這一顆 TDA7433D 原本是用在車用音響上，用來控制前置音量與後置音量，可以 1dB 為單位調整，並且有 treble 與 bass 的調整功能。這完全符合 ACS56 的功能表現。
上圖這一個標示著 Altec Lansing 的 IC，想當然爾，是查不到任何資料了。

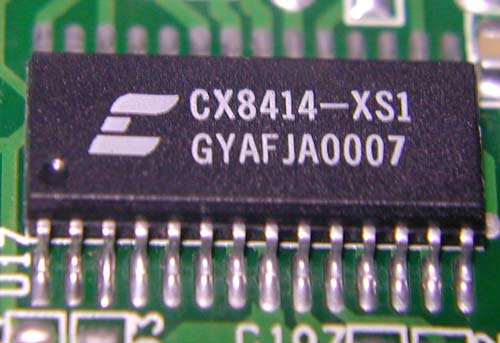

這一個 CX8414，無法在 Crystal 網頁找到 100% 吻合的資料，最接近的是 CS8414，但是在 CS8414 的資料中並無記載 CS 與 CX 的差異。因此，我們假設 CX8414 是 CS8414 的孿生產品來做功能的剖析，那麼 CX8414 就是一顆能夠接收到 96Khz 數位訊號的接收器，最重要的功能就是藉由重新校正時脈來降低數位訊號的 jitter 問題。
如果 CX8414 的功能與 CS8414 相同，那麼經由 CX8414 校正過的數位資料，就會藉由上面這一顆非常小的 CS4334 DAC（抱歉真的無法拍清楚，實際用肉眼看還比這張照片更難辨認，老實說，我就是看了照片才知道是 CS4334），來將數位資料轉換成類比訊號。不要小看這一顆 DAC 喔！這一顆 D/A Conveter 可以處理 24bit 96Khz 的數位訊號。
實際聆聽
ACS56 的數位輸入，與前置輸入是站在同等地位，兩者的聲音會混音後一起放大。後置聲道的低頻部分，亦會交給重低音箱發出，不會有遺漏低頻的問題。
所以，ACS56 可以說是有三組立體聲輸入能力，兩組是前置，分別是數位與類比訊號，一組是後置。
ACS56 在重低音箱上有清楚的標示，雖然提供了數位輸入能力，但是無法對 Dolby Digital 進行解碼。
雖然衛星喇叭沒有那種令人吃驚的重量，亦是塑膠構成，但是外殼質地不錯，可以有效減少不必要的共振，絕非便宜的塑膠外殼喇叭可以比擬。重低音箱除了下方有部分塑膠外殼外，整體來說是道地的木質音箱，可以提供良好的響應效果。
ACS56，正如 Altec Lansing 所定義的一樣，在遊戲表現中，有著非常好的表現。我以 SB Live! 當作訊源，發現高頻清楚不刺耳，低頻量感豐富，唯獨彈性是有，稍嫌不足，但仍瑕不掩瑜；加上具備 treble/bass 的調整功能，絕對能夠滿足重口味需求的人。事實上以這樣的表現，拿來聽一聽音樂也不過份，只是自然不能與 ACS48 那種以音樂表現為主的喇叭來做比較罷了。
同樣的聲音，用 SB Live! 的數位輸出接至 ACS56，並且拿 SB Live! 的前置類比輸出也接至 ACS56，兩者反覆輪流交換聆聽，發現聲音還是有點不同，但說不上來誰好誰壞，只確定：都是很好的聲音，一定要分出高下的話，似乎 ACS56 自己解碼的聲音好像比較合我的胃口。我想，ACS56 內部對於數位轉類比的零件用料相當不錯，是一個重要原因吧！所以我是建議，如果你的四聲道音效卡，有數位輸出的話，不妨前置部分就用數位訊號來連接至 ACS56 吧！
前右聲道的衛星喇叭負責了這整組喇叭的操控，全數位電子式的調整方式，給人相當高級的質感，是電腦多媒體喇叭內，相當少見的設計。再加上其數位轉類比的線路零件，以及不錯的聲音表現來看，ACS56 的售價自然是不可能用三四千元就打發，因為其電路設計真的比一般喇叭要複雜許多。就以 Creative FPS2000D 來舉例，雖然也是一組具備數位輸入的喇叭，但是音量調整就是傳統的可變電阻方式，也不具備電子式的 treble/bass 調整功能，所以拿 FPS2000D 作為對照組，更可凸顯 ACS56 的設計是比較複雜一些。
單就以聲音表現，以及是一組 4.1 聲道的喇叭來說，ACS56 的售價應該要低一點才會比較合理，這是我要強調的部分。但是高出來的價錢，並不是從廣告費轉嫁回來，或是用在譁眾取寵的造型設計上，而是花在整體電路與電子式操作的便利上。所以，ACS56 的確是一組實實在在的 4.1 聲道喇叭，不論在聲音、功能上都有令人滿意的表現。
