2001/12/20刊出

OPTi929在OPTi音效晶片家族裡，算是較有名氣。在94年許多知名廠商皆有用這顆來做音效卡，如Turtle Beach Systems（以下簡稱TBS）的MonteCarlo（以下簡稱MC929）及Tropez、Genoa Systems的AudioBlitz 3D（以下簡稱AB3D）、Yamaha的Sound Edge、Diamond的Multimedia kit xK、miroSOUND PCM10、Logitech SoundMan Games...等等。

OPTi929是一張非PnP設計的音效卡，約是94年問世的產品。在Win95(98)下一般我們有三種驅動程式可以驅動它，一是OPTi的公版驅動程式，一是TBS的MC929驅動程式，最後是微軟的Windows Sound System（以下簡稱WSS）Driver，三個各會有不同的驅動結果，在此我以OPTi公版驅動程式為基準。

驅動程式版本: OPTi 929 Final Driver v2.50 (02/13/96) for Windows 95

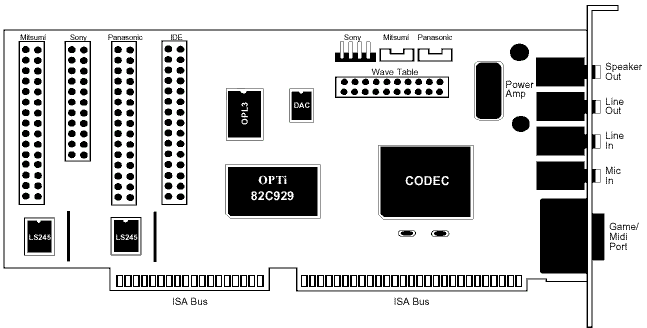

OPTi929的公版架構如下圖：

(此張圖是由OPTi 82C929 DATA BOOK擷取下來)

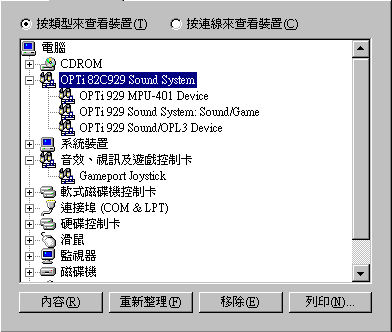

OPTi929公版驅動程式的裝置一覽

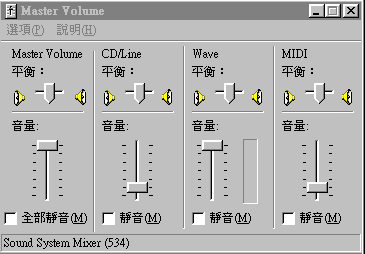

OPTi929公版驅動程式的Mixer/playback一覽

OPTi929公版驅動程式的Mixer/record一覽

如何安裝Win95/98驅動程式？

OPTi在裝95/98驅動程式比較特別一點，首先到"控制台/加入新的硬體"底下選擇「否，我想要從清單上選擇硬體」，這時絕對不能選擇「音效、視訊及遊戲控制卡」這個選項，而要選「其他裝置」，最後再選擇「從磁片安裝」去指定驅動程式所在的目錄，按確定後這樣就完成了。

我用什麼配備來測試？

處理器：笨蛋 233 MMX <--某人借我的
主機板：磐英 MVP3C-M rev0.2
顯示卡：DCS 3D professional+ <--ATI 3D Rage pro(AGP 2X)
記憶體：128MB SDRAM
光碟機：Plextor 8/4/32A (IDE)
硬碟機：Maxtor 53073H6 (30GB/7200rpm/IDE)
電源供應器：七盟ATX 250瓦
監聽喇叭：YAMAHA NS-40M STUDIO 一對
綜合擴大機：USHER AU-7500 (不要罵我為什麼，小弟也想換....T_T)

對於子卡的測試我是以TBS的Rio為基準，因為Rio是公認的很難插的子卡，原因在於電子零件都是面向音效卡，和音效卡上的電子零件會互相檔到。當然如果音效卡竟然設計到連SCD-15或DB50XG都不能插的地步，我也會特別提出。

其他一些共同的特色或問題

關於(全)雙工問題，令人驚奇的是，AD1846及AD1848使用任何非微軟的驅動程式都不能使用，若是使用Win95/98內建的WSS驅動程式，竟然可以(全)雙工？真是奇怪，不知是微軟比較厲害還是說留了一手？
　
OPTi的驅動程式雖然支援Direct Sound，但是效果非常糟糕。在Win98下執行遊戲或者是模擬器，聲音不是斷斷續續不然就是延遲的很厲害，可以直接視為不支援，所以在此不做任何關於DrectX的測試數據。
　
早期的音效卡總是流行三合一或四合一的CD介面，OPTi929系列的卡皆是如此，這類音效卡除非卡做的很長，否則你只能在CD ROM及音源子卡間做一抉擇。不過後來隨著IDE CD ROM及主機板內建兩對IDE port的流行，這個已不再是問題了。
　
整體而言，開機時會有「趴」的聲音，但並不大聲；關機時也會有聲音，也不大聲。最大聲的是AB3D，但是仍令人可以接受，這部分表現算不錯。
　
在這裡Game port屬於類比式，玩遊戲表現良好，沒有任何問題。
　
sound port的irq只限定用7或10，MPU 401則有10,9,7,5等的選擇。
　
其他卡若我沒有表示Mixer的感想，表示我完全不滿意。
　
MIC輸入沒有測，目前沒有打算。
　
早期在選購音效卡的標準上，對於大部分人而言，SB的相容性其實遠大於音質的考量，能夠用較低的價錢買到一片SB完全相容卡才是最重要的。在這邊其實我並沒有花太多功夫，所以只能算是初步測試，在DOS6.22下測試一些遊戲，結果顯示可以相容到SB pro 2，相容性似乎非常不錯。
　
另外關於Cubic Player，我們使用v1.6版來試驗SB的相容度，而不用較新的版本，因為新的版本在更改參數上極不方便。
DOS下沒有裝驅動程式時：
強制利用I/O位置參數可以偵測到sb 2.0，但其實無法使用。
DOS下裝驅動程式後：
可以自動偵測到SB pro，也確實可用，但是環繞效果部分有時並不穩定。
　
用Wingroove 0.A1測試: (P-233 MMX)（這個性能指標，只是參考用），Creative SoundBlaster16 CT2980: 1.77，OPTi 82C929 SoundCard: 1.60
　
耳機播放效果如何在本文中沒有提到，因為目前我並沒有好的耳機配備，無法聆聽，但是相信其播放效果是可以期待的。
　
在測試過程有點出人意外，當我們把LINE in的錄音音量大小調到最小，卻仍然比標準大聲許多，幾乎所有的卡皆一樣（只有SI929例外），用WSS驅動程式也一樣，這實在有點扯......。所以測試時把Line in的錄音音量調到最小。
　
所有的播放音量，調到最大聲都達不到0dB，(只有SI929例外)，所以測試時把wave及主音量都調到最大。

結論

OPTi929系列的音效卡，在各方面皆有其一定的水準，相信其WSS晶片功不可沒，wss晶片以後會作另外討論，在此則不是重點。在此先把測試數據作個表讓大家看看：

	響應失真度 dB(低/高頻)	THD %(左/右)	THD+N %(左/右)	IMD %(左/右)	SNR dB(REC)(左/右)	SNR dB(PLAY)(左/右)	SNR dB(wave only)(左/右)
MC929	-6/-4	0.06952 0.06471	0.0769 0.0717	0.0328 0.0312	-91.54 -91.33	-92.52 -92.65	-95.06 -95.01
AB3D	-0.2/-3	0.00636 0.01077	0.0186 0.0212	0.0105 0.0089	-90.93 -90.8	-86.63 -86.23	-94.92 -94.85
HF16i	-12~15/-0.2	0.03889 0.03446	0.0419 0.0373	0.0552 0.0424	-77.82 -77.67	-93.27 -93.44	-95.04 -95.17
PM-S210	-5.5/-0.6	0.40319 0.38502	0.4225 0.4036	0.1889 0.1798	-78.42 -80.03	-92.99 -93.11	-94.03 -94.05
SI929-2	-26/-6.5	0.06733 0.06385	0.0743 0.0706	0.1036 0.1035	-78.14 -76.31	-76.78 -77.42	-76.85 -77.08
無名卡01	-4.8/-0.5	0.00373 0.00360	0.0105 0.0104	0.0039 0.0044	-83.8 -82.85	-92.31 -92.57	-93.66 -93.91

OPTi929系列作的最好的音效卡，理論上應該是Turtle Beach Systems的Tropez，但並不在本次測試裡面；而在這裡AB3D及這張無名卡01的測試顯然贏過其他音效卡，論聆聽的音質則是AB3D及PM-S210較好(聲音通常是各人喜好所給予的評定，若是嚴格講起來，仍然和CardDeluxe有段差距)，所以整個來說，使用OPTi929晶片的音效卡，到目前為止，我所知作的最好的是AB3D。
