網友 JamesT 的耳機擴大機
2001/02/28刊出
本頁瀏覽次數:


因緣際會之緣故,網友 LukeLo 委託網友 JamesT 生產一部耳機擴大機,來搭配 Grado SR-325 耳機。以下是網友 JamesT 撰寫的原文。


這台機器的誕生原因很簡單:LukeLo想要一台耳機驅動器。身為好友的我因為也想玩玩傳聞中的DZ 3OP前級板,所以就說要幫他做。做完之後的感想……真是累死人了。萬用板拉線真的會搞死人……。

3OP前級是很直觀地按照放大器的模型:輸入、放大、輸出,這樣來做的。其實每一個OP裡面應該本身都已經包含了這三個階段,不過總沒有一個OP是全方位兼顧的,3OP前級板就是這地方可以玩。

一開始我的想法是輸入級採用BB OPA227,放大級採用BB OPA637,輸出級採用BB BUF634,DC SERVO採用NS LMC6001。有些是使用經驗上有好印象,有些是依據規格上較佳而決定使用。當然,因為是可替換的,然後主人終究是LukeLo,所以最後用什麼還是他自己決定(而且他想要讓這台耳機驅動器能跟他的耳機Grado SR-325音色上能搭配得很好),最後他決定輸入級改成BB OPA627,輸出級改成NS LM6221,DC SERVO改成AD AD795。

大家看圖片會發現電源部份是採用DZ的OP穩壓模組,為什麼會買這東西來用──主要原因是我沒用過所以想試試(爆)。另外就是看DZ的文章中似乎對它的評價不錯。當然我在電路上有做稍微的調整,而OP也換用BB OPA627。這樣的電源,我覺得算是很不錯的了,但是似乎真的如許多人所說,不夠厚聲。而由於LukeLo想要有厚聲特質,所以現在LukeLo手上的機器是換成用MOS穩壓了。換上MOS穩壓後,真的是明顯地厚多了,不過MOS穩壓似乎同時帶來了較大的雜訊,原本用OP穩壓時,背景寂靜無聲,而用MOS穩壓時,因為後端設備是耳機,所以有些微的背景雜音,就被我們聽到。以我在喇叭系統上用MOS穩壓在擴大機裡面的經驗是,這個問題一點都不造成困擾,但是因為現在是耳機系統,即使很小的雜訊也要避免,所以我又在接地的線路上動了一下,讓地電位能更穩一些,結果就讓雜訊降到很低的水平,然後LukeLo試聽認可。不過,OP穩壓給我的感覺,真的是完全感覺不到雜訊,如果要我推薦,我會推薦使用OP穩壓,然後要厚聲的話再用修改主放大電路的做法來得到。如果要問我那這一台為什麼不乾脆就這麼做?因為我手上多一組MOS穩壓……(再爆)。

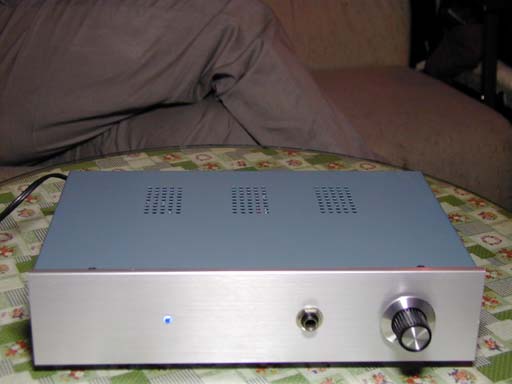

面板

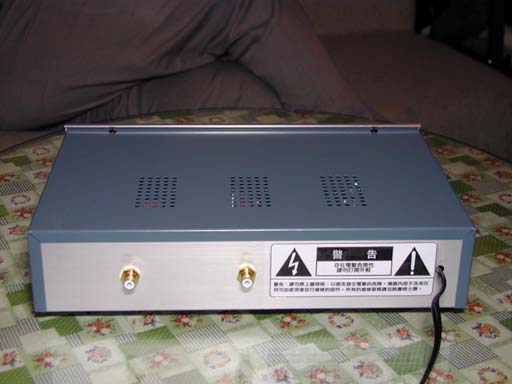

背板

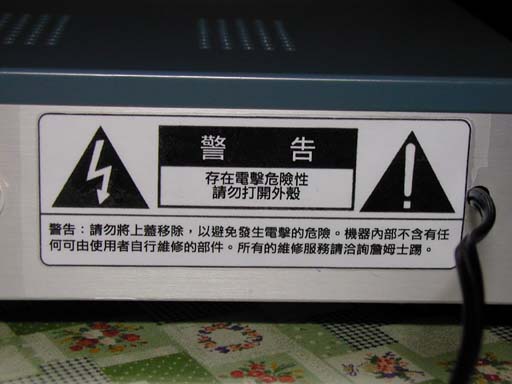

耍寶


機器內部


用環氧補土(俗稱AB補土,用起來像黏土)固定電源燈(藍光LED)

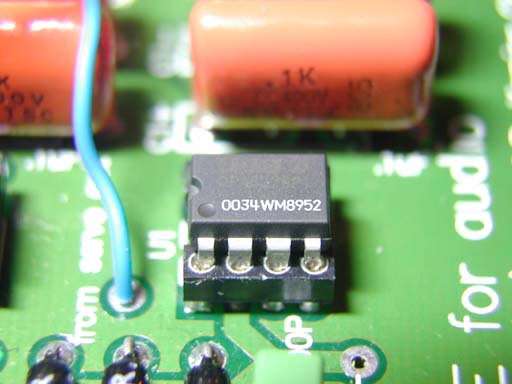

輸入級Burr Brown OPA627BP

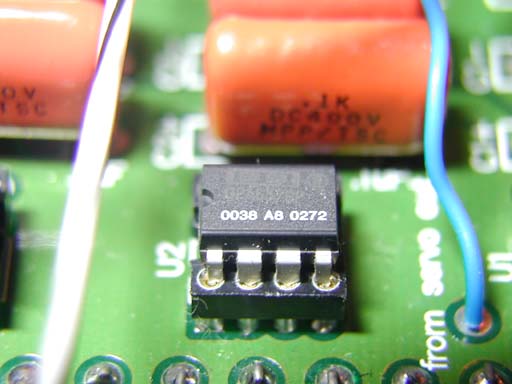

放大級Burr Brown OPA637BP

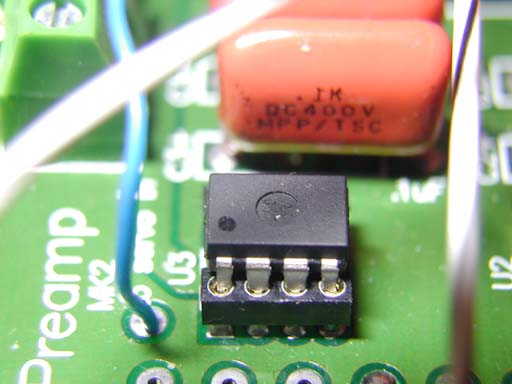

輸出級National Semiconductor LM6221

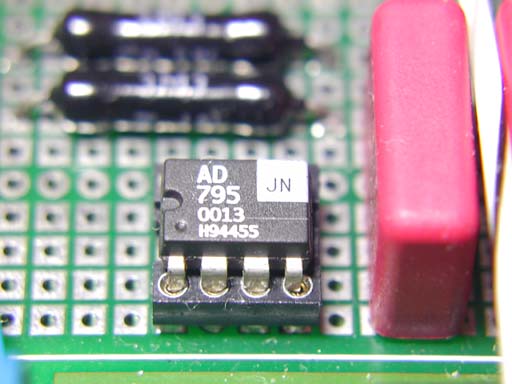

DC SERVO Analog Devices AD795JN
