Midiland ADS2000 杜比解碼盒介紹
2000/04/15刊出


在台灣的使用者,恐怕比全世界各地的人,都還要常看到這台解碼盒的各類姊妹品吧!有許多 5.1 聲道的小型家庭劇院喇叭,均是搭配這一台解碼盒,來提供 Dolby Digital 5.1 聲道的享受。關於這一台的解碼效果,相信有著 Dolby 實驗室的認證,自然是不用多做懷疑,只是不免好奇的是,大家的內部也一樣嗎?

這一台解碼盒,原始設計與製造廠商應該是台灣的迦南電子,而明騰則為迦南電子的子公司,負責銷售(感謝 Ian 提供的訊息)。相信這是迦南電子主動告知全世界的各大喇叭廠商,表示他們有一個經過杜比認證的解碼盒,可接受客戶訂做顏色、商標,我們知道最早的就是明騰的 5.1 聲道喇叭,而現在市場上,這類的喇叭也有好幾組了,均是各自的喇叭單體搭配這一款解碼盒,再加上國外的部分,恐怕有十組以上,且還可能繼續增加。

其實這一台解碼盒在 Midiland S4-8200 的測試報告中已經有簡介了,而這一篇則是比較詳盡的一篇。其實重點是在後半部與明騰解碼盒的比較上。好了,我們先來看看這台解碼盒的外觀吧!

接下來看看背部端子的近照:

訊號輸入的方式可以是一組類比立體聲,或是用數位訊號,同軸與光纖選其一,透過遙控器來切換類比或數位輸入。輸出方面,分別為 LINE(前置)、CENTER(中央聲道)、SUBWOOFER(超重低音)、SURROUND(後置輸出),或是由 G9 統一輸出。由於有這些輸出端子,所以這一台解碼盒其實並不只限於擁有 G9 輸入設備的喇叭或擴大機,一般家用 AV 擴大機亦可連上這台解碼盒進行後級放大,不過這應該是要使用者自己動點手腳,畢竟一般 AV 器材的訊號輸入方式以 RCA 端子居多,ADS2000 以耳機插頭輸出的方式勢必要轉換一下才行。

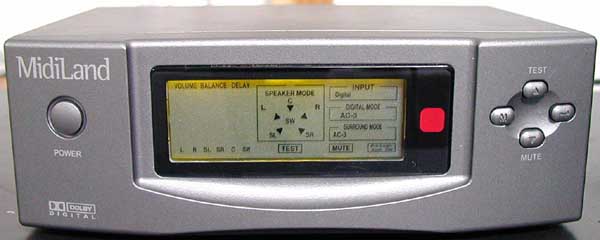

我們來看一下接收各類訊號時的面板畫面,首先是 Dolby Digital(AC-3)時的情況:

訊號來源一定要是 Digital,才有機會選擇 AC-3(廢話!)。

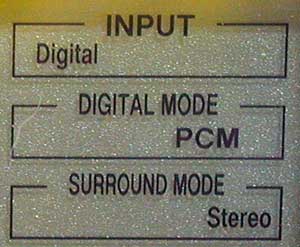

上圖是接受數位訊號,但為 PCM 格式。一般我們在聽 CD 時,如果透過數位訊號方式送至 ADS2000,則會這樣顯示。

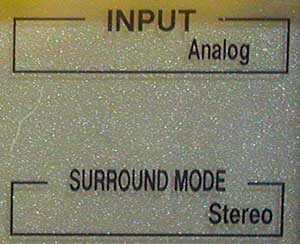

上圖則是接受類比訊號,所以也不需要判斷是 AC-3 或 PCM 了。下方的 SURROUND MODE,還可以切換成 Pro Logic 模式。看 HBO 電視台,或是一些支援 Dolby Surround 的遊戲,就可以切到 Pro Logic 模式。

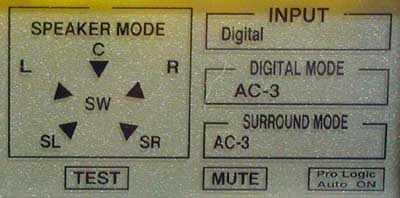

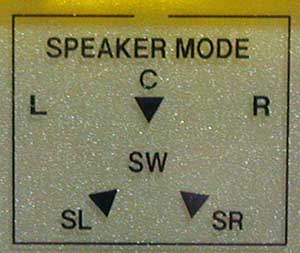

上圖則是喇叭模式的設定圖,注意圖中那三個黑色三角形,其實是箭頭,指向中間的 SW,也就是超重低音。這個意思是說,中央聲道與後置環繞,其低音的部分,會送交給超重低音喇叭,在 AV 器材上就是將這三隻喇叭設定為 SMALL 模式的意思。ADS2000 對於中央與後置聲道,只能使用這種 SMALL 模式,無法將低頻部分由自己發出,也就是說等於無法設定成 AV 器材上的 LARGE 模式。

而前置聲道則可以設定低頻部分是否要交給超重低音發聲。以我們所見到的這類 5.1 聲道喇叭組,均應該設定低頻部分交由超重低音發聲才對,因為這類 5.1 聲道的喇叭,五個衛星喇叭均不是能夠發出足夠低音的設計,所以正確的設定應該如第一張模式的圖形中,五個三角形均指向中間 SW 的情況才對。當然,如果你自己購買這一個解碼盒,而且準備的前置聲道是很完整的音箱,那麼當然應該要取消低頻交由超重低音的選項,否則您的前置聲道將只會發出中高頻的部分了。

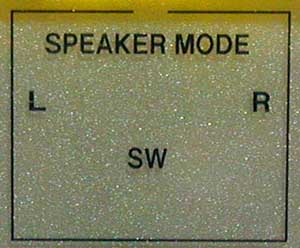

上圖是取消中央聲道與後置環繞,只留下前置輸出的情況。超重低音沒有辦法取消,但上圖這種情況就是等於不使用超重低音的意思,因為沒有兩個黑色箭頭指向 SW。

以上圖來說,如果接收到標準 AC-3 5.1 聲道的數位訊號,那會怎麼樣處理呢?由於設定成沒有中央聲道,所以原本中央聲道的聲音,就會分散到前置左右聲道去;也因為沒有設定後置聲道,所以後置聲道的聲音也被混和到前置輸出。

假如只取消了中央聲道的話,那麼原本中央聲道的聲音是分散到前置二聲道共同發出,但後置聲道並沒有取消,所以後置聲道還是會發出該有的聲音。這樣的設計,可以讓無法一次購買足夠喇叭的人,先享受一下替代的方案,解碼盒就幫你完成分音/混音的動作,待日後買齊喇叭了,再將模式切回正確的即可,並不會因為喇叭沒買齊,就有些聲音聽不到的情況。

可惜的是,這一台 ADS2000,並沒有將 AC-3 5.1 聲道中的 .1 超低音聲道,分散至前置聲道的功能。有些 AC-3 解碼器就能這樣設定,方便一些沒有購買超重低音的使用者,先拿前置主聲道代替一下。

此外,剛才有提到,ADS2000 對於中央與後置聲道,是強迫將其低頻部分交由超重低音發聲,這也無法滿足一些會自己準備更好喇叭的玩家,殊為可惜。

功能介紹完了,其實我最有興趣的還是這一台 ADS2000,與明騰的 AD201 解碼盒,有什麼不同。為此,我們找來了一台明騰 AD201 的解碼盒,並與這一台 ADS2000 解碼盒做一比較。先看一下外觀的比較吧!

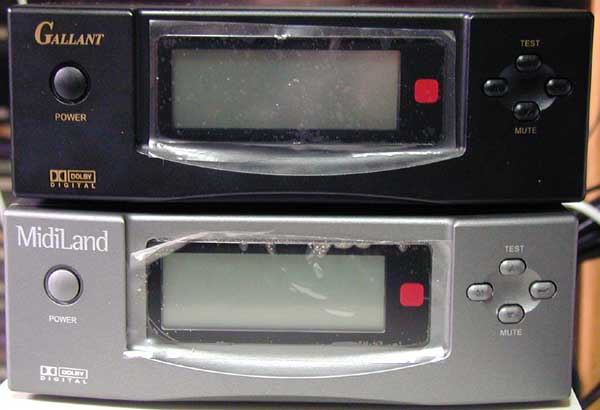

外觀就是只有顏色與商標的差異而已,剩下的真的是沒有什麼差別。

那麼遙控器呢?

也是一樣,商標與顏色略有不同而已。圖中可能看不出來的是,Midiland 的遙控器在背面電池附近比較厚一點,電池蓋的開關方式也與明騰的不同,不過這不是很重要的事情啦!

接下來不囉唆,先看我們拆開來後拍攝的照片。

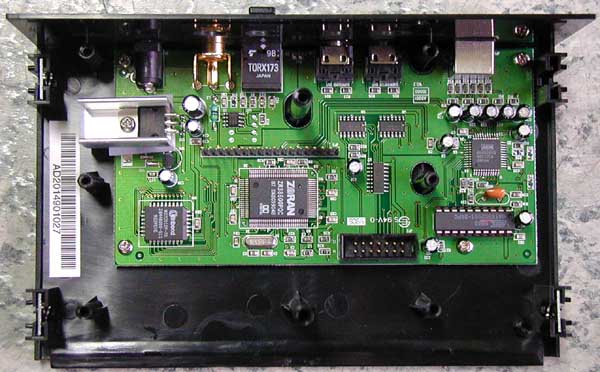

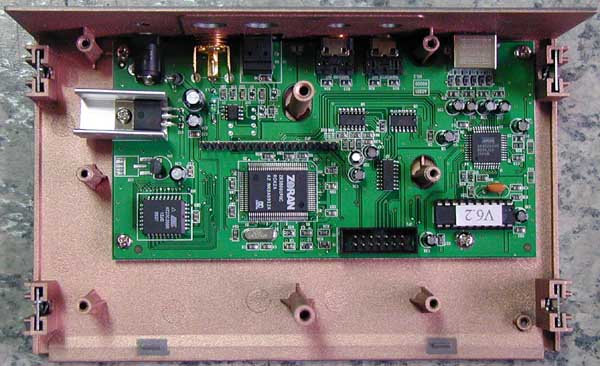

上二圖為拆開來後的俯視圖

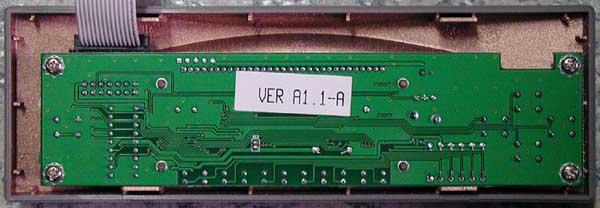

上二圖為前方液晶面板的背後電路板

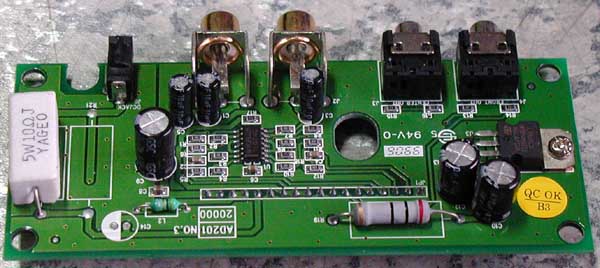

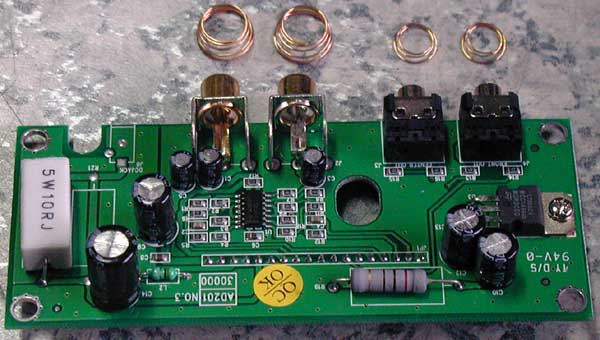

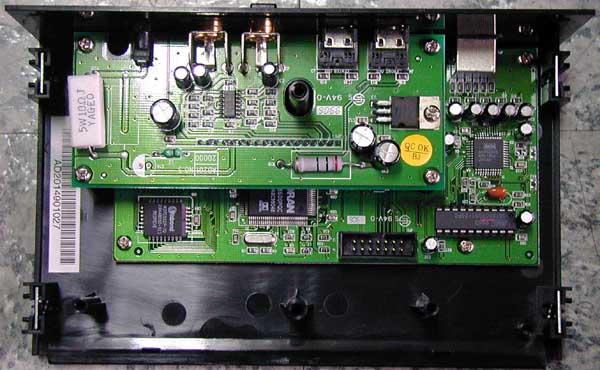

上二圖為解碼盒中的上層電路特寫

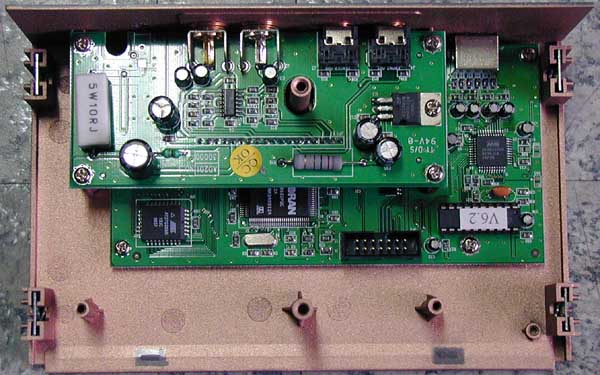

上二圖則是拿掉解碼盒中的上層電路板後的俯視圖

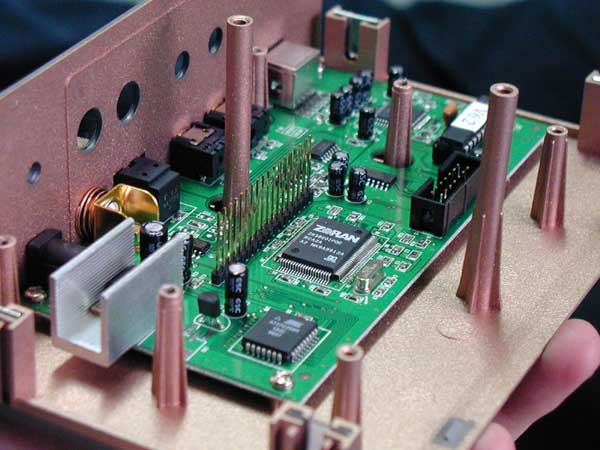

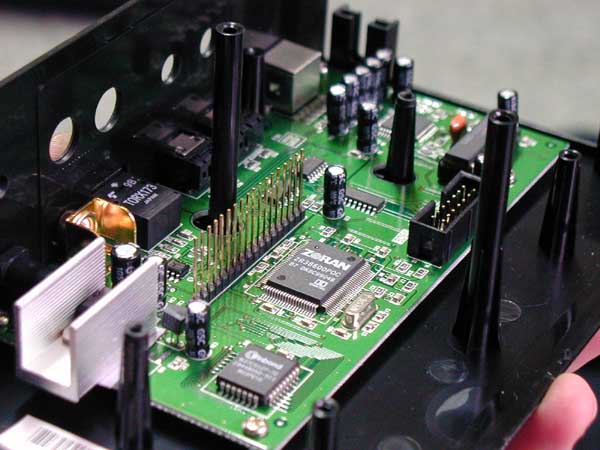

這是另外一個角度觀看解碼盒內拿掉上層電路板的樣子

以上五組圖片共十張,每一組的第一張均是明騰的部分,第二張則是 Midiland 的部分。

圖片中可以看出有極少數零件與線路略有不同,但不知道各位有沒有看出真正值得觀察的部分?

  1. Midiland ADS2000 的內殼部分有塗上一層奇怪的東西,我們摸起來覺得粗粗的,而不是直接摸到塑膠外殼的感覺(明騰 AD201 與 Midiland ADS2000 均為相同材質的塑膠外殼)。
  2. 上層電路板拆下後,Midiland 的還多了四個彈簧。
我們懷疑這一層粗粗的塗料會有導電特性,拿電表來一量,果然!!真的具有導電性質,Midiland ADS2000 的解碼盒內部,全部被塗上這種可導電的塗料。相信作用非常的明顯,就是要產生屏蔽作用,來隔絕外界的雜訊,使得解碼盒內的訊號更乾淨,解出來的聲音才漂亮。而 ADS2000 特有的彈簧,正是讓對外接頭的接地部分,強迫與殼內的導電材質接觸,使得外部的屏蔽與接地形成更完整的系統。

同樣由迦南電子生產,但是內部做工卻還是有其不一樣的地方,看來 Midiland 對於產品品質的要求的確一點也不馬虎。

2000/04/16 補充

本篇刊出後,收到一些網友的回應。整理如下:

我這一篇比較文章中使用的明騰解碼盒,版本較舊是沒錯的,據聞新版的明騰解碼盒也有那一層導電塗料與接地彈簧,甚至在 BIOS 的貼紙上都寫著比較新的版本。此外,KINYO 5.1 聲道喇叭也是使用此款解碼盒,同樣也有導電材質與接地彈簧等設計,所以我們相信目前市面上所有使用這一款解碼盒的產品,均已經是較好的新版本了。

所以這一篇文章等於是拿新版的解碼盒與舊版的解碼盒做一比較而已,而不具備證明 Midiland ADS2000 的解碼盒比較好的意義了,特此說明。
